H.E.L 藥物結晶工藝研究—PolyBLOCK 平行反應儀

藥物結晶工藝研究是制藥工程和化學工程中的一個重要領域，它涉及藥物活性成分（API）從溶液中結晶的過程，以及如何通過控制結晶條件來優化藥物的物理化學性質。結晶過程涉及內容有：

溶解度與過飽和度：藥物在溶劑中的溶解度是結晶過程的基礎。過飽和度（即溶液中溶質濃度超過飽和濃度的部分）是結晶的驅動力。

成核與生長：結晶過程包括成核（形成初始晶核）和晶體生長（晶核逐漸長大）兩個階段。

異質成核與均質成核：成核可以在溶液中自發發生（均質成核），也可以在異質表面上發生（異質成核），后者通常需要較低的能量障礙。藥物結晶工藝研究通過實驗和理論模型相結合的方法，深入理解藥物結晶過程中的成核、生長、溶解和聚集現象。這些研究不僅有助于提高藥物的質量和生產效率，還在藥物開發和工藝放大中發揮重要作用。

案例：工藝參數對活性藥物成分在輔料上非均相成核的影響

Arribas Bueno, R., Crowley, C. M., Hodnett, B. K., Hudson, S. P., & Davern, P. J. (2017). The influence of process parameters on the heterogeneous nucleation of active pharmaceutical ingredients onto excipients. Org. Process Res. Dev. Just Accepted Manuscript.

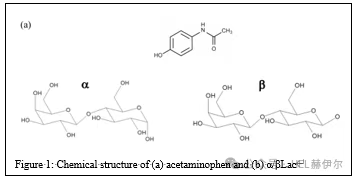

背景:藥物活性成分（API）的物理性質（如溶解度、穩定性、生物利用度）對其療效至關重要。結晶工程可以設計具有特定物理性質的藥物固體。異質成核是指在異質表面上發生的成核過程，與均質成核相比，異質成核可以顯著降低成核的能量障礙。研究藥物活性成分（API）在異質成核過程中的結晶行為，特別是對乙酰氨基酚（Acetaminophen，簡稱AAP）在甲醇溶液中結晶時，受乳糖（α/β-Lactose，簡稱α/β-Lac）作為異質表面的影響。

研究方法：研究旨在通過控制結晶過程中的工藝參數，實現對結晶速率、晶體尺寸和結晶平衡的調控。

測量AAP和α/β-Lac在甲醇中的溶解度；通過冷卻結晶實驗確定AAP在甲醇中的介穩區寬度；在不同過飽和度下，測量AAP在甲醇中自發成核的誘導時間；在α/β-Lac存在的情況下，研究AAP從甲醇溶液中的結晶行為，調整以下參數：

接觸時間：API溶液與輔料的接觸時間。

過飽和度：通過控制結晶溫度（Tcry）實現不同的過飽和度。

負載比：通過調整α/β-Lac的用量，控制最大可達到的API負載（% w/w）

實驗結果：溶解度與介穩區寬度：

• AAP在甲醇中的溶解度與文獻數據一致，而α/β-Lac的溶解度極低。

• AAP在甲醇中的亞穩區寬度（MSZW）約為19°C，對應的最大過飽和度1.56。

成核誘導時間：

• 在沒有α/β-Lac的情況下，AAP在過飽和度為1.25時，2小時內未觀察到成核。

• 隨著過飽和度的增加，成核誘導時間顯著縮短（例如，在過飽和度為1.56時，誘導時間為7分鐘）。


異質成核對結晶的影響：

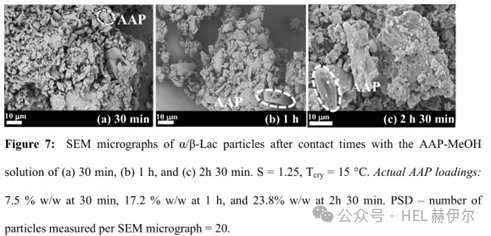

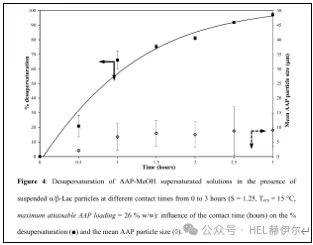

• 接觸時間：在α/β-Lac存在的情況下，30分鐘內即可觀察到AAP的成核，2小時內達到約80%的去飽和度。

• 過飽和度：在不同過飽和度下，去飽和度在1.4-1.5的過飽和度范圍內達到最大值（約89%）。過飽和度進一步增加時，去飽和度反而下降，可能是由于較高的過飽和度需要更多的α/β-Lac，導致混合效果變差。

• 負載比：通過調整α/β-Lac的用量，可以控制最大可達到的API負載。實驗發現，當最大可達到的API負載在23%-68% w/w之間時，去飽和度最高（約87%-95%），且晶體尺寸較為一致（約5-15微米）。

結論：

• 異質成核的優勢：α/β-Lac作為異質表面，顯著促進了AAP的成核過程，能夠在較短的時間內實現較高的去飽和度。

• 工藝參數的調控：通過調整接觸時間、過飽和度和負載比，可以有效控制結晶過程中的晶體尺寸和去飽和度。

• 實際應用：這種調控方法在工業生產中具有潛在應用價值，可能減少后續加工步驟（如研磨）的需求，提高生產效率。

結晶實驗：HEL PolyBLOCK 平行反應儀系統：用于亞穩區寬度（MSZW）實驗和結晶實驗。

MSZW：

• 準備飽和溶液：根據溶解度數據，將200 mL甲醇和適量的AAP加入HEL PolyBLOCK的結晶器中，加熱至飽和溫度（Tsat）以上10°C，保持1小時以確保完全溶解。

• 冷卻循環：進行三次加熱/冷卻循環，每次循環在不同飽和溫度（20°C、25°C、30°C）下進行。

• 監測結晶和溶解：使用內部反應器溫度探頭和濁度探頭監測結晶和溶解過程。

• 記錄數據：記錄每次實驗的亞穩區寬度（MSZW）。

成核誘導時間實驗：

• 準備飽和溶液：將AAP在25°C下飽和的甲醇溶液置于30°C的水浴中，攪拌400 rpm，平衡≥12小時。

• 取樣：將20 mL飽和溶液轉移至25 mL樣品瓶中，密封后在30°C下平衡≥12小時。

• 快速冷卻：將樣品瓶快速冷卻至目標結晶溫度（Tcry），并保持恒溫。

• 記錄誘導時間：使用網絡攝像頭記錄每個樣品瓶中首次觀察到AAP結晶的時間。

異質成核結晶實驗：

1. 準備飽和溶液：在25°C下準備20 mL AAP在甲醇中的飽和溶液。

2. 添加輔料：將溶液平衡至Tcry + 5°C后，加入α/β-Lac。

3. 攪拌和保持：在Tcry下保持溶液，攪拌速率為700 rpm，保持恒溫。

4. 記錄數據：記錄不同接觸時間（0 - 3小時）下的去飽和度（% desupersaturation）和晶體尺寸。

5. 調整參數：通過改變過飽和度（S）和最大可達到的AAP負載（% w/w），研究其對結晶行為的影響。
